_{Z41W不銹鋼法蘭閘閥}

Z41W不銹鋼法蘭閘閥是用于石油、化工、水力、火力電站各種系統的管路上的閥門。

_{不銹鋼法蘭閘閥}簡介

不銹鋼閘閥適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。

_{不銹鋼法蘭閘閥}結構特點

1、選材考究，符合國內外相關標準，材料的全面質量高。
2、Z41W法蘭式不銹鋼閘閥符合國內外先進標準的要求，密封可靠、性能優良、造型美觀。
3、密封副配對先進合理，閘板和閥座的密封面采用不同硬度的司太立（Stellite）鈷基硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。
4、Z41W法蘭式不銹鋼閘閥的閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
5、采用楔式彈性閘板結構，中大口徑設置推力軸承，磨擦力小，并配有撞擊手輪，啟閉輕松自如。
6、可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。
_{推薦上海不銹鋼法蘭閘閥供應商}

_{不銹鋼法蘭閘閥}應用規范

1、設計制造按GB12234-89
2、結構長度按GB12221-89
3、法蘭尺寸按JB/T79-94
4、閥門檢查和試驗按GB13927

_{不銹鋼法蘭閘閥}性能規范

型號	公稱壓力 (MPa)	實驗壓力			工作溫度(℃)	適用介質
型號	公稱壓力 (MPa)	強度(水)(Mpa)	密封(水)空氣	低壓密封空氣(Mpa)	工作溫度(℃)	適用介質
Z4IH-16C Z41W-16P(R)	1.6	2.4	1.8	0.6	≤200	NITRICACID
						硝酸類
						ACETICACID
						醋酸類
						NITRICACID
Z41W-25P(R)	2.5	3.8	2.8	0.6	≤200	硝酸類
Z41W-40P(R)	4.0	6.0	4.4	0.6	≤200	ACETICACID
Z41W-64P(R)	6.4	9.6	7.0	0.6	≤200	醋酸類

_{推薦上海不銹鋼法蘭閘閥供應商}

_{不銹鋼法蘭閘閥}主要零材料

零件名稱	ZG1Cr18Ni9Ti 304 CF8	ZG00Cr18Ni10 304L CF3	ZG1Cr18Ni12Mo2Ti 316 CF8M	ZG00Cr17Ni14Mo2 316L CF3M
閥體/閥蓋	0Cr18Ni9	00Cr18Ni10	0Cr18Ni9Mo2	00Cr18Ni10Mo2
閘板	0Cr18Ni9	00Cr18Ni10	0Cr18Ni9Mo2	00Cr18Ni10Mo2
閥桿	0Cr18Ni9	00Cr18Ni10	0Cr18Ni9Mo2	00Cr18Ni10Mo2
閥桿螺母	鋁青銅
填料	PTFE編織	PTFE編織	PTFE編織	PTFE編織
墊片	304+PTFE	304L+PTFE	316+PTFE	316L+PTFE
壓蓋	0Cr18Ni9	00Cr18Ni10	0Cr18Ni9Mo2	00Cr18Ni10Mo2
螺栓	不銹鋼
螺母	不銹鋼
手輪	球墨鑄鐵、鑄鋼

_{推薦上海不銹鋼法蘭閘閥供應商

不銹鋼法蘭閘閥}主要連接尺寸

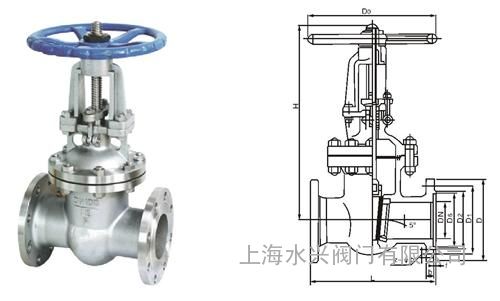

型號	公稱通徑	尺寸
型號	公稱通徑	L	D	D1	D2	b-f	z-Φd	H	D0
Z41W-1.6MPa	15	130	95	65	45	14-2	4-14	170	120
	20	150	105	75	55	14-2	4-14	200	120
	25	160	115	85	65	14-2	4-14	215	140
	32	180	135	100	78	16-2	4-18	260	160
	40	200	145	110	85	16-3	4-18	290	200
	50	250	160	125	100	16-3	4-18	345	220
	65	265	180	145	120	18-3	4-18	360	240
	80	280	195	160	135	20-3	8-18	385	280
	100	300	215	180	155	20-3	8-18	430	300
	125	325	245	210	185	22-3	8-18	520	320
	150	350	280	240	210	24-3	8-23	610	350
	200	400	335	295	265	26-3	12-23	765	400
	250	450	405	355	320	30-3	12-25	895	450
	300	500	460	410	375	30-4	12-25	1145	500
	350	550	520	470	435	34-4	16-25	1200	550
	400	600	580	525	485	36-4	16-30	1400	600
	450	650	640	585	545	40-4	20-30	1500	650
	500	700	705	650	608	44-4	20-34	1630	700
	600	800	840	770	718	48-5	20-41	1830	800

_{推薦上海不銹鋼法蘭閘閥供應商}
產品包裝方式及售后服務：
本公司此系列產品一律采用木箱包裝，運輸既方便又對產品起到了極好的保護作用。在質量和服務方面，我們承諾：
①“水興”產品質保期為收貨驗貨起12個月（除自然災害和不按本公司產品說明書等錯誤操作的人為因素外），實行”三包“服務（包退、包換、包修）。
②產品服務期內，可以咨詢本公司相關工程師，提供相應服務。
③對用戶的投訴問題，我們會快速作出反應，并安排售后。
如有任何疑問，您可以致電給我們或登錄我們網站，公司會*時間安排*高級工程師為您解惑。我們一定會全心全意為您提供優質的服務。
歡迎咨詢采購�。�！
物流：順豐速運、圓通快遞、天天快運、及全國公鐵聯運等，可根據客戶要求選擇。目的地：國內、外主要城市或中轉、主要港口。
_{推薦上海不銹鋼法蘭閘閥供應商}
聲明：本文中所有文字、數據、圖片均只適用于參考，產品具體性能參數、結構尺寸參數、價格等詳情，請聯系公司相關部門人員。電話

品牌：上海水興	型號：Z41W、Z941W	連接形式：法蘭
材質：不銹鋼	公稱通徑：DN15~DN1000 mm	適用介質：水;蒸汽;油品;各種高腐蝕化學介質;弱酸堿介質;氨氣;氮?dú)?氧氣;氫氣;液化氣;空氣;煤氣;含塵氣體
密封形式：硬密封式	標準：國標、美標、德標等	外形：小、中、大型都有
流動方向：雙向	驅動方式：手動、電動	零部件及配件：手輪、電動執行機構
用途：截止	壓力環境：PN1.6～16.0MPa	工作溫度：-29℃～550℃
類型：直通式	壓力環境：PN1.6～16.0MPa	工作溫度：-29℃～550℃
